Die gepresste Stahlplatte, die den Beton des Bodens stützt, ist als Bodendeck bekannt. Das Stahlstangen -Truss -Deck ist an die Anforderungen des schnellen Konstruktions der Hauptstahlstruktur anpassen und bietet in kurzer Zeit eine feste Arbeitsplattform. Das Stahlbars Truss Deck ist eine neue Generation von Bodendecks, die von Bauingenieuren entwickelt wurden.
Das Stahlbars Truss Deck ist eine neue Generation von Bodendecks, die von Bauingenieuren entwickelt wurden. Die Stahlstangen im Bodendeck werden mit semiautomatischen Blechschweißgeräten in der Fabrik in Stahlstangenbinder verarbeitet, um die erhöhte Höhe und die Lagerkapazität des Bodendecks zu ersetzen.
Dieses System integriert die Stahlstangen in die Betonbodenplatte mit der Bauvorlage. Während des Bauverfahrens können die Stahlbäder Decks dem Gewicht von Nassbeton auf der Bodenplatte und der Baulast standhalten. Während der Nutzungszeit arbeiten die Stahlstangen des oberen und unteren Akkordstahls des Stahlbaus zusammen mit dem Beton insgesamt, um der Nutzungsbelastung standzuhalten.
Das Stahlbären-Fachwerk wird gebildet, indem der Stahlbinder und das Bodenblatt durch das Schweißen des Widerstandsflecks angeschlossen werden. Die Stahlbäume sind aus Stahlstäben hergestellt, die gemäß der verschiedenen Position als obere Akkord, Unterakkord und Webstangen verwendet werden. Das untere Blatt kann aus verzinkter Stahlplatte oder der kaltgerollten Stahlplatte bestehen.

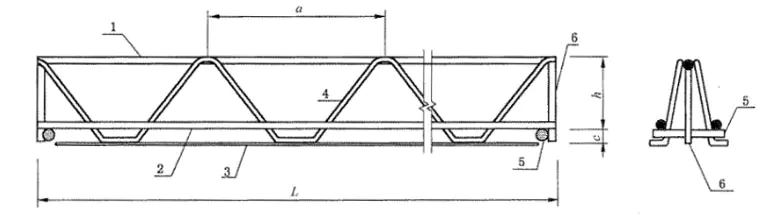

Erhöhungen

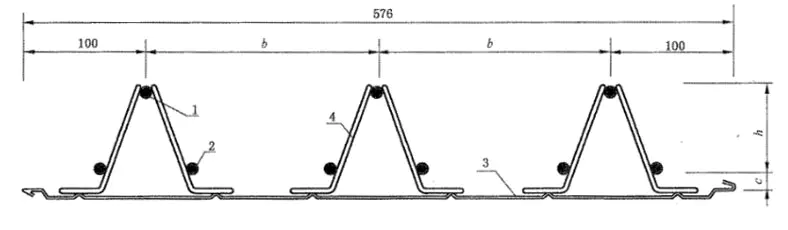

Abschnittsansicht
1 、 Der obere Akkord ； 2 、 Der untere Akkord ；
3 、 Das untere Blatt ； 4 、 Webstangen ；
5 、 Horizontale Verstärkung der Stütze ； 6 、 vertikale Stützstangen.
L: Länge der Stahlbinderbodenplatte, ≤ 12000 mm ； ；
H: Höhe des Stahlbinders, 70 ~ 170 mm
A: Abstand zwischen Stahlbinderabschnitten, 200 mm;
B: Abstand zwischen Stahlstangenbeinern, 188 mm;
C: Dicke der Betonabdeckung, 15 mm;

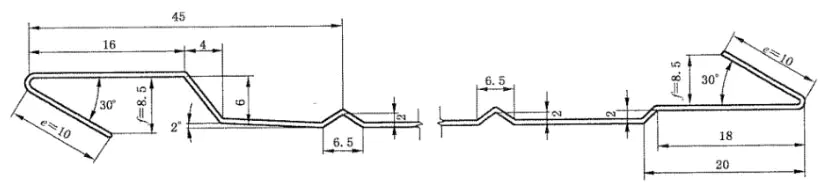

Diagramm des Bodenblatts
Bevor Sie die Stahlbars-Facherdecks legen, sollte die Referenzlinie gemäß der in der Zeichnung angezeigten Ausgangsposition festgelegt werden. Die erste Karte sollte sich an der Referenzlinie ausrichten und die anderen Boards sind nacheinander installiert. Die Verbindung der Boards nimmt eine Befestigungsmethode an, und die Hakenverbindung zwischen den Boards sollte eng sein, um sicherzustellen, dass beim Gießen von Beton keine Leckage vorliegt.
